DA10F, DA10FV，穿透火焰測溫的紅外測溫儀 , 200-3000°C
規格：DA10F, DA10FV，穿透火焰測溫, 200-2500°C
單位：
瀏覽次數：2631
性能標簽：
DA10F, DA10FV，穿透火焰紅外測溫儀 , 200-3000°C(分段) , 高精度、透過火焰檢測火焰后面物體的溫度, 最小可測光斑直徑Φ1mm, LED瞄準 , 激光瞄準, 透鏡瞄準 , 彩色視頻可視化瞄準
產品詳細描述
DA10F, DA10FV，200-3000°C(分段, 修改日期2023-12-15)
高精度、透過火焰檢測火焰后面物體的溫度
主要特征：
- 透過火焰測溫
- 測溫范圍：200-1800°C，500-2500°C, 1000~3000°C
- 最小響應時間1ms
- 可變焦距，最小可測光斑直徑： Φ1mm
- 瞄準方式：LED瞄準 , 激光瞄準, 透鏡瞄準 , 彩色視頻可視化瞄準
- 帶就地顯示器，可顯示測溫值、發射率值及其它參數
- 輸出信號：4-20mA或0-20mA
- 通信接口：RS485通信

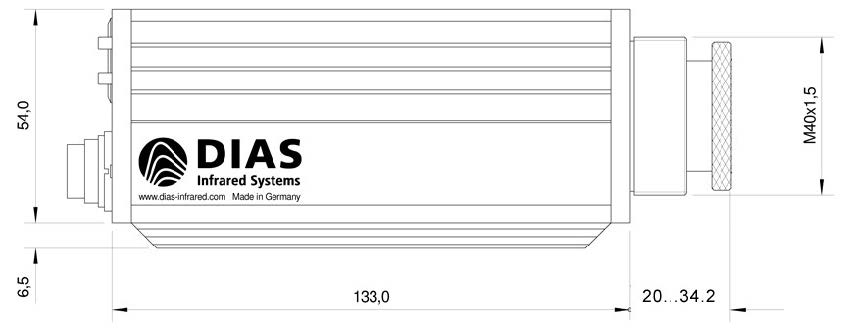

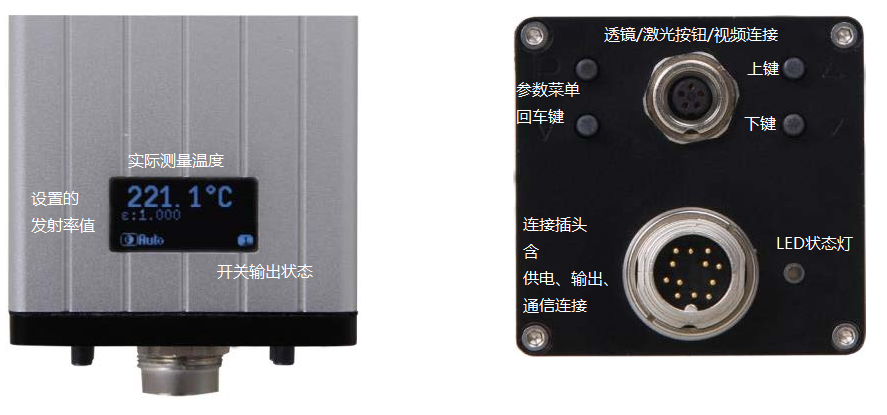

DA10F、DA10FV紅外測溫儀形狀及尺寸、就地顯示器和調整按鈕：
（該尺寸為L(zhǎng)ED瞄準燈時形狀尺寸）
DA10F、DA10FV紅外測溫儀的典型應用區域主要有：
• 透過火焰測溫
• 回轉窯
• 透過燃燒氣體測溫
• 玻璃工業
• 金屬工業
技術指標：
| 型號 | DA10F、可視化彩色視頻瞄準型號DA10FV |
| 測溫范圍 | 200-1800°C |
| 500-2500°C , 1000~3000°C | |
| 子測溫范圍 | 在測溫范圍內可調, 最小跨度50°C |
| 光譜范圍 | 約3.9µm |
| 光學系數 | 可變焦距，最小測量光斑Φ1.0mm |
| 距離系數 | 約130:1 |
| 測量誤差1 | 0.6%測量值或1 K |
| 重復精度1 | 0.3%測量值或0.5 K |
| NETD2 | 0.1K |
| 響應時間(t95) | 1ms~100s可調 |
| 發射率 | 0.010~1.000 |
| 存儲方式 | 最大值或最小值存儲, 可通過通信接口調整 |
| 輸出信號 | 0/4~20mA,可切換,線性,最大負荷:700Ω@24V |
| 通信接口 | RS485(電隔離), 半雙工 , 波特率可達115kBd, 數據協議Modbus RTU |
| 開關輸出/閾值 | 1個光電繼電器, 最小R負荷 48 Ω(電隔離)/可在溫度范圍調節 |
| 瞄準 | 內置LED瞄準燈、激光瞄準燈、透鏡瞄準、彩色視頻可視化瞄準 |
| 軟件 | Windows®下PYROSOFT Spot, 可選: PYROSOFT Spot Pro |
| 可調參數 | 發射率, 響應時間, 溫度單位°C或°F, 存儲方式, 子測溫范圍, 透過率, 環溫補償?shù)?/span> |
| 就地顯示 | 就地顯示器，顯示測溫值、發射率值、開關輸出狀態等 |
| 用戶控制 | 瞄準燈按鈕、4個控制按鍵、就地顯示器 |
| 供電電源 | 24VDC±25 %, 殘留紋波 500 mV; LED 瞄準燈: 7~30VDC, < 200 mW |
| 功耗 | 最大2 W (無瞄準燈) |
| 運行溫度 | 0~70°C |
| 存儲溫度 | –20~70°C |
| 重量 | 約 450g |
| 尺寸 | 54mmx54mm, 長度170mm |
| 外殼 | 不銹鋼，帶插座、顯示器和按鈕 |
| 防護等級 | IP65 (符合DIN EN 60529和DIN 40050) |
| CE認證 | 遵守EU規范 |
| 供貨范圍 | 紅外測溫探頭,操作手冊,安裝螺母,檢測單,軟件PYROSOFT Spot,連接電纜需單獨訂貨 |
德國DIAS透過火焰煙氣測溫的紅外測溫儀及熱像儀一覽：
1、高精度透過火焰測量物體溫度的紅外測溫儀DPE10MF(50~2500°C, 分段,2023-03-01停產)
2、高精度透過火焰測量物體溫度的紅外測溫儀DA10F(200~3000°C, 分段)
3、高精度透過火焰測量物體溫度的紅外測溫儀DA10MF(75~1800°C）
4、透過火焰測量物體溫度的紅外測溫儀DT40F(300~2500°C, 分段)
5、透過火焰測量物體溫度的紅外測溫儀DT44F(300~2500°C, 分段)
6、透過火焰測量物體溫度的紅外測溫儀DA44F(50~3000°C, 分段)
7、透過火焰測量物體溫度的紅外測溫儀DA47F(100~2500°C, 分段)
8、透過火焰測量物體溫度的紅外測溫儀DA47MF(50~1000°C)
9、透過火焰測溫及成像的紅外熱像儀PYROVIEW 640F(400-2500°C)
