DGF44N , 光纖紅外測溫儀 ， 250~2500°C
規格：DGF44N , 單色光纖紅外測溫儀
單位：臺
瀏覽次數：7736
性能標簽：
DGF44N , 單色光纖紅外測溫儀 , 1.5~1.8μm , 測溫范圍250~1300°C , 250~2000°C , 350~1800°C ， 250~2500°C
產品詳細描述
超寬的測溫范圍，其它溫度范圍請咨詢我們
• 數字四線制光纖紅外測溫儀，測溫范圍：250~2500°C
• 波長：1.5~1.8μm
• 通信接口RS485，用于總線系統集成
• 最大值存儲
• 不銹鋼外殼，帶光纖連接器
• 最小可測目標直徑：0.7mm
堅固的不銹鋼外殼，光纖電纜和光學鏡頭保護窗口，可以用于惡劣的工業環境。
最快響應時間為5ms(t95)，可用于快速運動的過程測溫。
光纖探頭焦距可變，最小可測量0.7mm直徑的目標。
有幾種激光干涉濾波器可選，用于有激光干涉的場合，防止激光干擾引起的測溫波動，大大提高激光干擾時的測量精度，使得激光干擾不在成為測溫中的問題。
內置紅色LED瞄準燈或激光瞄準，可以用于精確瞄準被測物體，LED燈光的尺寸和測量視場一樣大小。
技術數據
| 技術數據 | |||
| 型號 | DGF44N | DGF44N | DGF44N |
| 測溫范圍 | 250~1300°C | 350~1800°C | 250~2000°C |
| 子測溫范圍 | 在測溫范圍內可調, 最小跨度50°C | ||
| 光譜范圍 | 1.5~1.8µm | ||
| 光學系數 | 可變焦距FOH II-65,FOH II-250, FOH I-100 或固定焦距 FOH F-65,100,…1500 | ||
| 距離系數 | 100:1或200:1 | ||
| 測量誤差 | 0.5%測量值 (Tamb=23°C, ε=1, t95=1s) | ||
| 重復精度 | 0.1%測量值 (Tamb=23°C, ε=1, t95=1s) | ||
| NETD1 | 0.1°C (Tamb=23°C, ε=1, t95=1s) | ||
| 響應時間(t95) | 5ms，可調，可達100s | ||
| 發射率 | 0.05~1.00, 可調, | ||
| 存儲方式 | 最大值存儲, 可通過通信接口調整 | ||
| 輸出信號 | 0/4~20 mA, 通過軟件調整,線性溫度 最大負荷: 500 Ω | ||
| 通信接口 | 電隔離RS485，半雙工，最大115 kBd，PROFIBUS-DP、MODBUS | ||
| 瞄準 | 內置綠色LED瞄準燈或紅色激光瞄準燈 | ||
| 軟件 | Windows®下PYROSOFT Spot | ||
| 可調參數 | 發射率, 響應時間, 溫度單位°C或°F 存儲方式, 子測溫范圍,可通過接口和軟件調整 | ||
| 供電電源 | 24 VDC ± 25%和12 V~30 VDC4 | ||
| 功耗 | 最大1.5 W | ||
| 運行溫度 | 0~70°C (電子轉換)，光纖探頭及光纖電纜：0~250°C，光纖電纜90°C彎曲時：0~150°C | ||
| 存儲溫度 | –20~70°C | ||
| 重量 | 約 450 g | ||
| 尺寸 | 螺紋M40x1.5, 長度 125mm | ||
| 外殼 | 不銹鋼，帶插座和保護窗口 | ||
| 防護等級 | IP 65 (DIN 40 050) | ||
| CE認證 | 遵守EU規則(EN 50 011) | ||
| 供貨范圍 | DGF44N, 操作手冊,檢測單, Windows®下PYROSOFT Spot ， | ||
| 無連接電纜,光纜和光學探頭, 請單獨訂貨 | |||
真空爐內放置光纖測溫探頭時：
需要增加光纖導通頭，參見這里信息：真空爐光纖導通頭

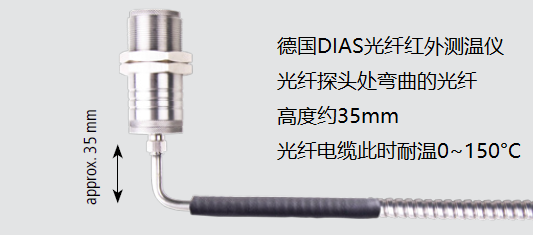

彎曲90°C的光纖電纜(耐溫0~150°C)
機械附件、電氣附件、光學附件
| 機械附件、電氣附件、光學附件 | |
| 12針連接電纜 | 長度: 2m， 5m， 10m， 15m， 20m， 25m或30m |
| 通信接口 | RS485~USB |
| 光纖電纜 | 長度: 1.5， 2， 2.5， 5， 7.5， 10， 15， 20m |
| 供電電源 | 24 VDC， 0.6 A |
| 安裝支架 | 固定式或可調式，用于紅外測溫儀 |
| 安裝支架 | 用于光纖探頭FOH II |
| FOH II吹掃器 | 不銹鋼，空氣壓力0.1~0.5bar，無油 |
| FOH II直角鏡 | 不銹鋼，90° |
| FOH II保護窗口 | 石英玻璃或藍寶石玻璃窗口 |
| 激光抑制過濾器 | 940nm或1064nm，其它按要求定制 |
光學探頭FOH-I和FOH-II
| 光學探頭FOH II-65 | ||||||||||
| 測量距離a(mm) | 0 | 65 | 85 | 110 | 150 | 200 | 240 | 300 | ||
| 型號和溫度 | 測量光斑直徑M(mm) | |||||||||
| DGF44N(250~1300°C) | 9 | 1.3 | 1.7 | 2.1 | 2.8 | 3.6 | 4.2 | 5 | ||
| DGF44N(250~2000°C) | 9 | 1.3 | 1.7 | 2.1 | 2.8 | 3.6 | 4.2 | 5 | ||
| DGF44N(350~1800°C) | 9 | 0.7 | 0.9 | 1.1 | 1.4 | 1.8 | 2.1 | 2.5 | ||
| 光學探頭FOH II-250 | ||||||||||
| 測量距離a(mm) | 0 | 250 | 300 | 400 | 600 | 800 | 1000 | 1500 | 2000 | 2500 |
| 型號和溫度 | 測量光斑直徑M(mm) | |||||||||
| DGF44N(250~1300°C) | 9 | 3 | 3.7 | 5 | 7.2 | 9.2 | 12 | 18 | 24 | 31 |
| DGF44N(250~2000°C) | 9 | 3 | 3.7 | 5 | 7.2 | 9.2 | 12 | 18 | 24 | 31 |
| DGF44N(350~1800°C) | 9 | 1.7 | 2.1 | 2.7 | 4.4 | 5.5 | 6.8 | 10 | 13 | 17 |
| 光學探頭FOH I-100 | ||||||||||
| 測量距離a(mm) | 0 | 100 | 130 | 165 | 225 | 300 | 500 | 700 | 1000 | |
| 型號和溫度 | 測量光斑直徑M(mm) | |||||||||
| DGF44N(250~1300°C) | 6 | 1.8 | 2.2 | 2.8 | 4 | 5.5 | 9 | 13 | 18 | |
| DGF44N(250~2000°C) | 6 | 1.8 | 2.2 | 2.8 | 4 | 5.5 | 9 | 13 | 18 | |
| DGF44N(350~1800°C) | 6 | 0.9 | 1.1 | 1.4 | 2 | 2.7 | 4.5 | 6.5 | 9 | |
| 光學探頭FOH I和FOH II光纜 | ||||||||||
| 測溫范圍 | 光纖直徑 | 鎧裝包層 | ||||||||
| DGF44N(250~1300°C) | 400μm | 不銹鋼 | ||||||||
| DGF44N(250~2000°C) | 400μm | 不銹鋼 | ||||||||
| DGF44N(350~1800°C) | 200μm | 不銹鋼 | ||||||||

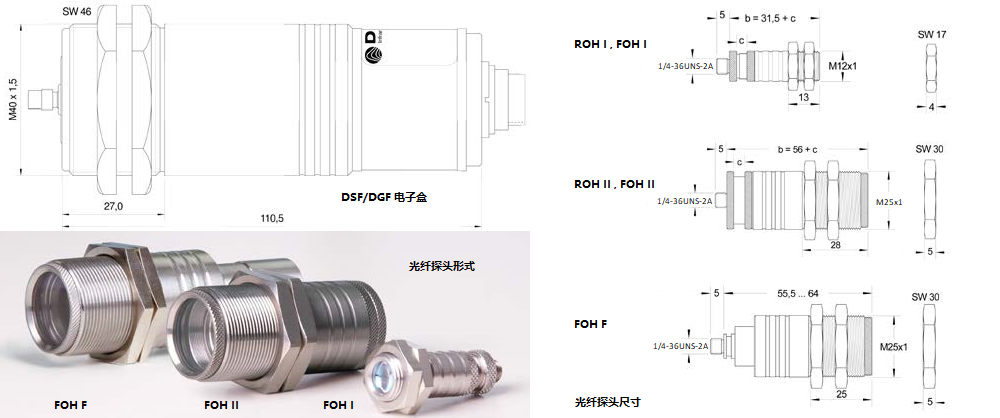

DGF44N、DSF44N電子盒尺寸、光纖探頭及尺寸
