短波低溫光纖紅外測溫儀DGEF11N
規格：DGEF11N
單位：臺
瀏覽次數：6919
性能標簽：
短波、低溫、光纖紅外測溫儀DGEF11N , DGEF11N , 光纖紅外測溫儀 , 100-800°C , 150~1200°C , 波長2.0~2.6μm
產品詳細描述
短波、低溫、可穿透玻璃的光纖紅外測溫儀DGEF11N
低溫100-800°C時采用Y型光纖連接
1、光纖紅外測溫儀，測溫范圍：100°C ~1200°C

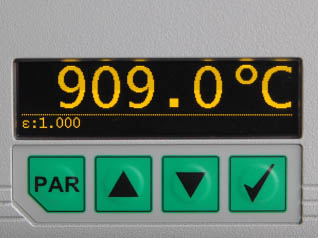

2、就地顯示器可以調整所有參數和顯示溫度
3、響應時間最快2 ms (t95)
4、最小可測量直徑1.3mm的目標
5、紅色激光瞄準
6、輸出信號：標準0/4 ~ 20 mA，RS485通信接口
典型應用:
• 鋼鐵行業
• 窯爐
• 熱加工
• 焊接
• 金屬工業
技術指標
| 型號 | DGEF11N | DGEF11N |
| 測溫范圍 | 100~800°C | 150°C ~ 1200°C |
| 訂貨號 | 5111010222 | 5111010223 |
| 波長 | 1.5μm~2.2 μm | 2.0 μm~2.6 μm |
| 子測溫范圍 | 在整個溫度范圍內可調，最小跨度50°C | |
| 光譜范圍 | 1.5μm~2.2 μm 或 2.0 μm~2.6 μm | |
| 光學鏡頭 | FOH I 或 FOH II ，最小可測光斑直徑Φ1.3mm | |
| 距離系數 | 見下述表格 | |
| 測量誤差 | 0.5 % 測量值+ 2 K | |
| 重復精度 | 0.1 % 測量值+ 1 K | |
| NETD | 0.5°C | |
| 發射率 | 0.050~ 1.000 | |
| 響應時間 | 2 ms, 可調直到10 s | |
| 存儲方式 | 最小值-/最大值存儲 | |
| 輸出信號 | 0/4 ~20 mA,通過軟件可調，溫度線性，最大負荷 : 500 Ω | |
| 通信接口 | 電隔離，RS485 接口, 半雙工, 最大115 kBd | |
| 軟件 | PYROSOFT Spot | |
| 瞄準方式 | 激光瞄準燈 | |
| 可調整參數 | 發射率, 響應時間 , 溫度單位°C 或 °F, 存儲方式, 子測溫范圍, 波特率, 地址 | |
| 用戶控制方式 | 參數設置顯示，用按扭調整 | |
| 供電電源 | 24 V DC ± 25 % | |
| 功耗 | 最大1.5 W | |
| 操作溫度 | 0°C ~45°C (電子盒 ), 0°C ~ 250°C (光纖電纜和探頭 ) | |
| 存貯溫度 | –20°C ~ 70°C | |
| 重量 | 約600 g (不包括光纖電纜和探頭 ) | |
| 尺寸 | 約110 mm × 80 mm × 40 mm | |
| 外殼 | 緊湊型外殼, 顯示器和按鈕 | |
| 防護等級 | IP 65 (DIN 40 050) | |
| CE認證 | 符合EU規則 (EN 50 011) | |
| 供貨范圍 | DGEF11N,操作手冊,檢測單, Windows軟件 | |

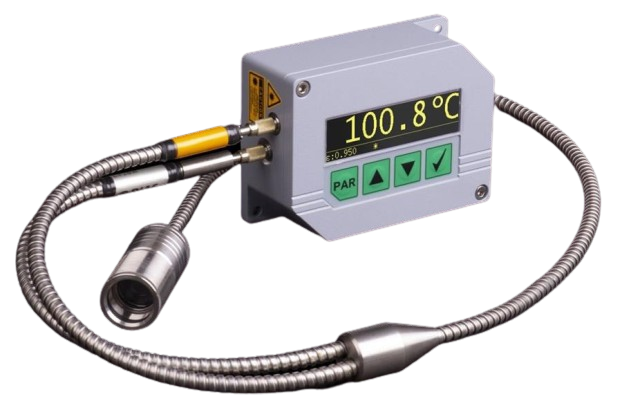

DGEF11N在100~800°C，采用了特殊Y型光纖：
真空爐內放置光纖測溫探頭時：
需要增加光纖導通頭，參見這里信息：真空爐光纖導通頭
附件, 機械, 電氣和光學
12針連接電纜
長度 2 m, 5 m, 10 m, 15 m, 20 m, 25 m或30 m
接口模塊
RS485 ~ USB
光纖電纜
長度1.5 m, 2 m, 2.5 m, 5 m, 7.5 m, 10 m, 15 m或20 m,
不銹鋼, 反旋轉
供電電源
24 V DC, 1 A
安裝支架
FOH光學鏡頭
FOH II空氣吹掃器
不銹鋼, 空氣壓力 0.1 ~ 0.5 bar,無油
FOH II直角反射鏡
不銹鋼, 90°
FOH II保護窗口
石英玻璃或藍寶石玻璃
德國DIAS紅外公司光纖紅外測溫儀使用問答
軟件
2、紅外測溫儀軟件PYROSOFT SPOT Pro
手持式編程器
德國DIAS紅外測溫儀手持式編程器DHP1040
其它短波、低溫、可穿透玻璃紅外測溫儀一覽：
1、短波、低溫、可穿透玻璃、可變焦距的紅外測溫儀DP10N , DP10NV (50~1200°C)
2、短波、低溫、可穿透玻璃、可變焦距的紅外測溫儀DGE10N , DGE10NV (100~1200°C)
3、短波、低溫、可穿透玻璃、固定或可變焦距的紅外測溫儀DGE44N (75~1200°C)
4、短波、低溫、可穿透玻璃、可變焦距的紅外測溫儀DGE55N(75~2200°C)
5、短波、低溫、可穿透玻璃、固定焦距的紅外測溫儀DGE56N(75~2200°C)
6、短波、低溫、可穿透玻璃、可變焦距的光纖紅外測溫儀DGEF11N (100~1200°C)
低溫 雙色 紅外測溫儀
1、光纖式低溫雙色紅外測溫儀DGRF11N(300~2300°C)
2、集成式低溫雙色紅外測溫儀DGR10N(300~2300°C)
光纖式紅外測溫儀
1、2ms響應時間、四線制、光纖單色紅外測溫儀DGF11N(250~2500°C，分段)
2、10ms響應時間、二線制、低價格、光纖單色紅外測溫儀DGF40N(250~2500°C，分段)
3、5ms響應時間、四線制、低價格、光纖單色紅外測溫儀DGF44N(250~2500°C，分段)
4、低價格、低溫光纖紅外測溫儀DGEF44N, 150~1200°C
5、5ms響應時間、四線制、低價、帶聯網的光纖單色紅外測溫儀DGF47N(250~2500°C，分段)
6、玻璃窯爐用、二線制、光纖單色紅外測溫儀DSF30NG(600~1800°C)
7、玻璃窯爐用、四線制、光纖單色紅外測溫儀DSF34NG(600~1800°C)
